Regulator VSR-R

Regulator VSR-R - zastosowanie:

Regulatory VAV ( ang. Variable Air Volume ) stosowane są w instalacjach wentylacyjnych i klimatyzacyjnych do płynnej regulacji ilości powietrza  nawiewnego do pomieszczenia w zakresie pomiędzy ustawioną dolną i górną wartością, w zależności od chwilowego poziomu sygnału sterującego (regulacja ilościowa powietrza w pomieszczeniu). Ten z kolei może być zależny przykładowo od aktualnej temperatury w pomieszczeniu.

Regulując strumień powietrza dzięki VSR-R stwarzamy indywidualny klimat w pomieszczeniu dając przy tym większą wygodę, lepsze warunki pracy i oszczędności w zakresie kosztów dzięki:

• oszczędnemu i odpowiedniemu do potrzeb nawiewowi do indywidualnego pomieszczenia,
• wykorzystaniu nierównoczesnego występowania strefowych obciążeń szczytowych,
• optymalizacji energetycznej i użytkowej centrali wentylacyjnej,
• niezawodnej kompensacji czynników zewnętrznych.

Konstrukcja

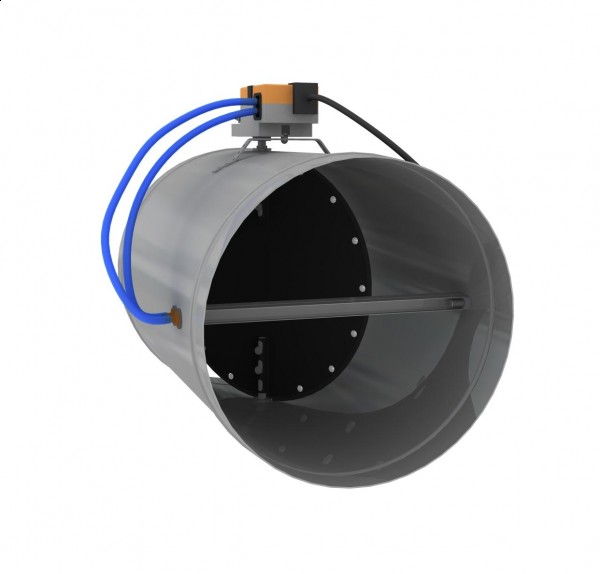

Korpus oraz przegroda regulatora o przekroju okrągłym VSR-R wykonane są ze stali ocynkowanej. Przegroda doszczelniona jest uszczelką gumową. Do pomiaru różnicy ciśnienia dynamicznego służą króćce umieszczone na stalowej listwie pomiarowej.

Elementem sterującym jest siłownik Belimo w zależności od wariantu wykonania.

Zestaw VAV-Compact z siłownikiem  LMV-D3 -MP stosowany jest do niezależnej od ciśnienia regulacji aparatów (boxów) VAV. Przy nastawie ciągłej, zestaw sterowany jest sygnałami z nastawnika położenia (pozycjonera), regulatora wiodącego, lub z systemu DDC. Poprzez prostą zmianę oprzewodowania dla sygnałów prądu zmiennego, możliwe są również różne rodzaje pracy, w układzie sterowania wymuszonego.

Zestaw LMV-D3-MP posiada czujnik różnicowy ciśnienia dynamicznego oraz część pomiarowo-regulacyjną z mikroprocesorem.
