Regulator VSR-E

Regulatory VAV (ang. Variable Air Volume)  stosowane są w instalacjach wentylacyjnych i klimatyzacyjnych do płynnej regulacji ilości powietrza  nawiewnego do pomieszczenia w zakresie pomiędzy ustawioną dolną i górną wartością, w zależności od chwilowego poziomu sygnału sterującego (regulacja ilościowa powietrza w pomieszczeniu). Ten z kolei może być zależny przykładowo od aktualnej temperatury w pomieszczeniu.

Regulując strumień powietrza stwarzamy indywidualny klimat w pomieszczeniu dając przy tym większą wygodę, lepsze warunki pracy i oszczędności w zakresie kosztów dzięki:

• oszczędnemu i odpowiedniemu do potrzeb nawiewowi do indywidualnego pomieszczenia,
• wykorzystaniu nierównoczesnego występowania strefowych obciążeń szczytowych,
• optymalizacji energetycznej i użytkowej centrali wentylacyjnej,
• niezawodnej kompensacji czynników zewnętrznych

Sposób działania

Zasada działania produkowanych przez Frapol regulatorów przepływu opiera się na pomiarze prędkości powietrza. Pomiar ten dokonywany jest za  pomocą  listwy pomiarowej,  która   umożliwia  pomiar   ciśnienia  z  obu jej stron, co prowadzi   do bardzo dokładnego określenia różnicy ciśnień. Jest ona mierzona za pomocą  dynamicznego  czujnika  ciśnienia,   w   którym  wykorzystano  precyzyjną termo-anemometryczną zasadę pomiaru. Mierzone dzięki niej wartości zostają w elektronicznym regulatorze porównane z wartością zadaną. Jeżeli wartość mierzona jest inna niż zadana, siłownik przepustnicy regulacyjnej  ustawia ją w takie położenie, aby nie występowała różnica pomiędzy wartością mierzoną a zadaną.

Konstrukcja

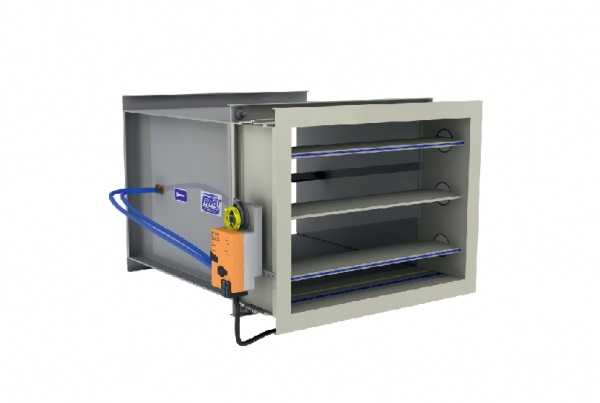

Regulator o przekroju prostokątnym VSR-E składa się z dwóch części: korpusu pomiarowego wykonanego ze stali ocynkowanej oraz części regulacyjnej wykonanej ze stali ocynkowanej i  aluminium. Lamele regulacyjne doszczelnione są uszczelką gumową. Do pomiaru ciśnienia dynamicznego służą króćce umieszczone na stalowej listwie pomiarowej. Elementem sterującym jest siłownik Belimo w zależności od wariantu wykonania.
