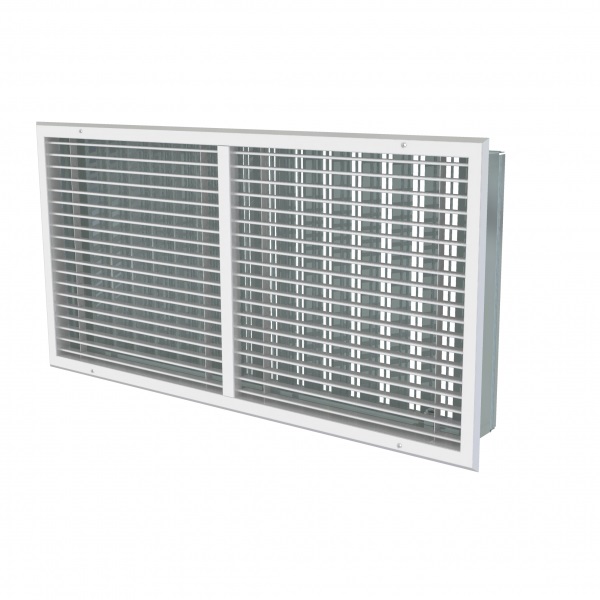

Kratka oddymiająca ST-PP

ST-PP-W – stalowa kratka oddymiająca z nieruchomymi, poziomymi kierownicami

ST-PP-S – stalowa kratka oddymiająca z nieruchomymi, pionowymi kierownicami

GO – nasadka regulacyjna (przepustnica) do kratek ST-PP-W oraz ST-PP-S

Kratki oddymiające typu ST-PP, same lub wyposażone w nasadki regulacyjne typu GO, posiadają klasę odporności ogniowej  E₆₀₀ 120 (ho) S1500 single.

Mogą być stosowane w instalacjach oddymiających lub w instalacjach o funkcji mieszanej wentylacji bytowej i oddymiającej do miejscowego wyciągu gazów pożarowych ze strefy objętej pożarem. Nie zawierają żadnych elementów palnych. Mogą być one stosowane zarówno w instalacjach nawiewnych jak i wyciągowych.

Kratki ST-PP-W oraz ST-PP-S w razie potrzeby mogą być wyposażone w nasadki regulacyjne (przepustnice) typu GO umożliwiające regulację powierzchni efektywnej kratek w zakresie 45-100% wartości standardowych. Dzięki temu możliwa jest szybka i prosta regulacja pracy wentylacji oddymiającej. Kratki ST-PP-W(S) wyposażone w przepustnice typu GO regulowane mogą być jedynie przez firmę wykonującą regulację instalacji wentylacji oddymiającej. Zmiana nastaw przepustnic typu GO po prawidłowo zakończonej regulacji instalacji nie jest dopuszczalna.

Konstrukcja:

Kratki oddymiające typu ST-PP wykonywane są zgodnie z 1488-CPR-0535/W. Kratki te wykonane są w całości z blachy stalowej i nie posiadają żadnych elementów palnych. Ich lamele unieruchomione są prostopadle do powierzchni czołowej kratki. Szerokość profilu ramki wynosi 25 [mm]. Możliwe są wymiary pośrednie. Maksymalny oferowany wymiar kratki wynosi 1225x625 [mm]. Wymiary większe należy podzielić. Wymiary nominalne kratek stanowią wymiary otworów montażowych w których kratki są montowane. Montaż jest możliwy w otworze, na ramce kołnierzowej lub króćcu z wywinięciem o wymiarach nominalnych.

Kratki ST-PP-W(S) malowane są proszkowo na dowolny kolor z palety RAL. Domyślnym kolorem jest RAL9010. Nasadki regulacyjne typu GO wykonywane są ze stali ocynkowanej.
