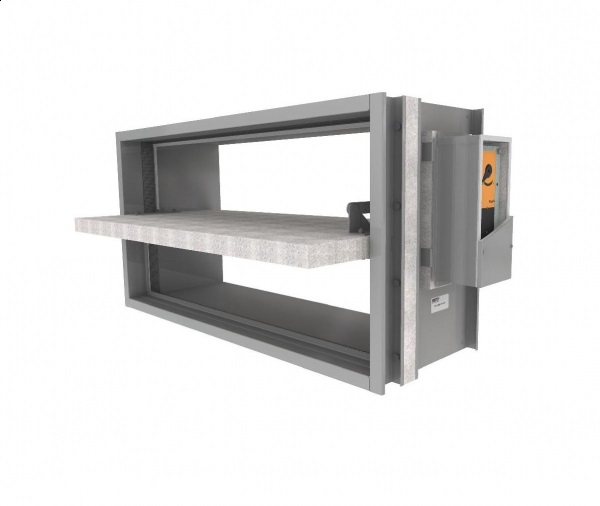

Klapa odcinająca VD370

Klapy typ VD370 o przekroju prostokątnym posiadają odporność ogniową w klasie EI 120 (vew i<->o) S1500 C10000 AA multi i przeznaczone są do stosowania w instalacjach wentylacji pożarowej oraz w instalacjach wentylacji mieszanej (spełniających jednocześnie funkcję wentylacji ogólnej i wentylacji pożarowej) przy przejściu przez oddzielenia przeciwpożarowe o określonej odporności ogniowej.

Klapa normalnie znajduje się w pozycji zamkniętej. Przestawienie klapy z pozycji zamkniętej do otwartej, jak i odwrotnie z otwartej do zamkniętej, odbywa się po podłączeniu odpowiedniego zasilania do siłownika. Klapy VD370 nie posiadają wyzwalaczy termicznych, a zastosowane w nich siłowniki elektryczne nie posiadają sprężyny powrotnej. Budowa klapy zapewnia możliwość sterowania położeniem przegrody przez co najmniej 2 minuty od otrzymania sygnału z czujki pożarowej.

Typoszereg produkowanych klap typu VD370 obejmuje wymiary:

• szerokość: od 200 mm do 1500 mm
• wysokość: od 200 mm do 1000 mm
• długość: 370 mm

Jednocześnie powierzchnia klap nie przekracza 1,0 m^2.

^{lapy przeciwpożarowe typu VD370 zbudowane są z dwu częściowego stalowego korpusu o przekroju prostokątnym, jednopłaszczyznowej przegrody odcinającej oraz układu napędowego. Korpus klap wykonany jest z blachy stalowej ocynkowanej.}

Na wewnętrznej powierzchni przekładki izolacyjnej, dookoła zamkniętej przegrody odcinającej, umieszczone są paski uszczelki pęczniejącej. Do wewnętrznej powierzchni obudowy, przymocowane są kształtowniki oporowe wykonane z blachy stalowej ocynkowanej, ograniczające ruch obracanej przegrody odcinającej. Kształtowniki te oklejone są taśmą silikatową zapewniającą szczelność klap w warunkach otoczenia.

Układ napędowy stanowi siłownik elektryczny typu BLE lub typu BE firmy BELIMO. Siłownik jest umieszczony w izolowanej obudowie posiadającej przykręcaną pokrywę umożliwiającą dostęp w celach serwisowych. Między obudową siłownika a korpusem klapy umieszczona jest płyta wapniowo-silikatowa ułatwiająca wykonanie izolacji po podłączeniu klapy do instalacji. Napęd z siłownika na przegrodę przeniesiony jest poprzez oś napędu i cięgno napędu.

Na indywidualne zamówienie możliwe jest wykonanie klapy VD370 w jednym z trzech wykonań specjalnych:

• klapy do pracy w środowisku atmosferycznym lub narażone na bezpośrednie oddziaływanie wody lub mrozu
• klapy do pracy w środowisku agresywnym chemicznie, narażone na kontakt z oparami alkoholi, kwasów, rozpuszczalników itp.

Zaleca się projektować takie usytuowanie klap, aby napęd klapy pozostał na zewnątrz pomieszczenia z agresywnym środowiskiem. Należy uwzględnić stopień ochrony IP54 napędu klapy.
