Regulator przepływu VAV typ TVJ

Regulatory zmiennego przepływu typu TVJ jak również TVJD i TVTD służą do regulacji przepływu szczególnie w systemach o zmiennym przepływie.

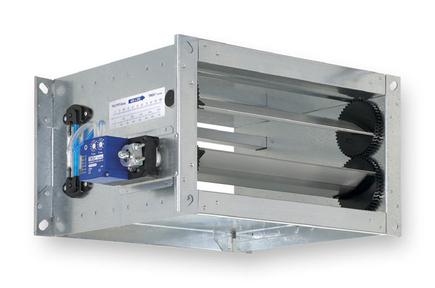

TVJ: prostokątny regulator przepływu do instalacji

Regulatory wyposażone są fabrycznie w odpowiednie komponenty regulacyjne. Każdy regulator jest kalibrowany, ustawiony na żądane zakresy przepływów oraz testowany.

Każde urządzenie wyposażone jest w krzyż pomiarowy różnicy ciśnienia do pomiaru przepływu oraz wielopłaszczyznową przepustnicę regulacyjną. Regulator zakończony jest obustronnie kołnierzami do połączenia z systemem przewodów. W przypadku bardziej rygorystycznych wymagań akustycznych dostępne są regulatory z izolacją akustyczną TVJD/TVTD i/lub tłumikiem szumów TX. Regulacja przepływu odbywa się w systemie zamkniętej pętli z zewnętrznym zasilaniem. Przetwornik ciśnienia, regulator oraz siłownik są montowane fabrycznie na urządzeniu i dobierane zgodnie z wymaganiami i warunkami pracy. Urządzenia VAV firmy TROX mogą być dostarczane z różnymi rodzajami automatyki wyspecyfikowanej w projekcie.

• Elektroniczny sterownik przepływu powietrza
• Odpowiedni zarówno do nawiewu i wywiewu
• Zakres strumieni przepływu (zależny od typu i elementów sterowania) około 5:1
• Wysoka dokładność regulacji przepływu przy zapewnionym najkorzystniejszym rozprowadzeniu sieci przewodów
• Fabrycznie nastawione wartości przepływów lub programowanie oraz kontrola techniczna każdego urządzenia. Wartości nastawy i typ urządzenia umieszczane są na naklejce na obudowie każdego regulatora.
• Możliwość późniejszego pomiaru przepływu i zmiany wartości nastawy na urządzeniu
• Sygnał wartości rzeczywistej odniesiony do Vnom
• Zakres różnicy ciśnień 20 do 1000Pa
• Montaż poziomy lub pionowy (przy zastosowaniu membranowych czujników ciśnienia montaż zgodnie z naklejką na regulatorze)
• Możliwość pełnego odcięcia przepływu
• TVJ przeciek przez zamkniętą przegrodę przepustnicy klasa 1 (H=100 klasa 0) zgodnie z PN-EN1751
• Mechaniczne części regulatora są bezobsługowe i nie wymagają konserwacji
• Zakres temperatury pracy wynosi 10 do 50°C
