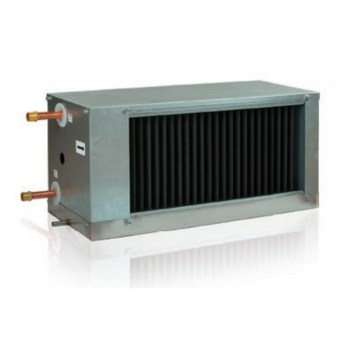

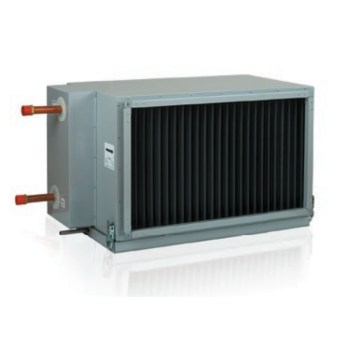

Chłodnica kanałowa OKF , OKF1

Producent: VENTS GROUP | Typ produktu: Chłodnice

Kanałowe chłodnice powietrza z chłodzeniem bezpośrednim, przeznaczone są do schładzania nawiewanego powietrza w systemach wentylacyjnych o prostokątnym przekroju kanałów. Mogą być także stosowane jako chłodnice w centralach nawiewnych lub nawiewno-wywiewnych.

Chłodnice freonowe występują w dwóch wersjach - OKF i OKF1. Chłodnica OKF1 posiada uproszczoną konstrukcję. Obudowa chłodnicy wykonana jest ze stali ocynkowanej, rurki kolektora wykonane są z miedzi, powierzchnia wymiennika ciepła - z płyt aluminiowych. Wykonanie chłodnicy - trzyrzędowe. Chłodnice przeznaczone są do eksploatacji z czynnikami chłodzącymi: R123, R134a, R152a, R404a, R407c, R410a, R507, R12, R22. Chłodnica wyposażona jest w tacę ociekową z odprowadzeniem. Wersja podstawowa chłodnic OKF i OKF1 - obsługa prawostronna zgodnie z kierunkiem strumienia powietrza. W chłodnicy serii OKF można zmienić stronę obsługi odwracając wymiennik ciepła o 180°. W chłodnicach serii OKF1 - brak takiej możliwości.

- Montażu chłodnicy dokonuje się za pomocą kołnierzy - kryz. Chłodnice mogą być montowane tylko w położeniu poziomym, umożliwiającym odprowadzanie skroplin.
- Zaleca się takie ustawienie, aby strumień powietrza był równomiernie rozdzielony na cały przekrój.
- Przed chłodnicą powinien być ustawiony filtr powietrza, zabezpieczający wymiennik przed zabrudzeniem.
- Chłodnica może być ustawiana przed lub za wentylatorem. W przypadku kiedy chłodnica znajduje się za wentylatorem, zaleca się aby odległość między chłodnicą a wentylatorem wynosiła minimum 1 - 1,5m.
- Chłodnicę należy podłączyć w kierunku przeciwnym do strumienia powietrza (przeciwprądowo), aby osiągnąć maksymalną wydajność chłodzenia. Wszystkie obliczeniowe nomogramy w katalogu obowiązują dla takiego sposobu podłączenia.
- Polipropylenowy skraplacz zapobiega przedostawaniu się skroplin do systemu wentylacyjnego. Przy wyborze chłodnicy należy wziąć pod uwagę fakt, że skraplacz efektywnie wyłapuje skropliny przy prędkości powietrza nie przekraczającej 4m/s.
- Odprowadzanie skroplin odbywa się poprzez syfon. Wysokość syfonu zależy od ciśnienia wentylatora.

Dla prawidłowej i bezpiecznej pracy chłodnic, zalecane jest stosowanie systemu automatyki, zapewniającego kompleksowe sterowanie i automatyczną regulację wydajnością chłodniczą oraz temperaturą chłodzenia powietrza.
